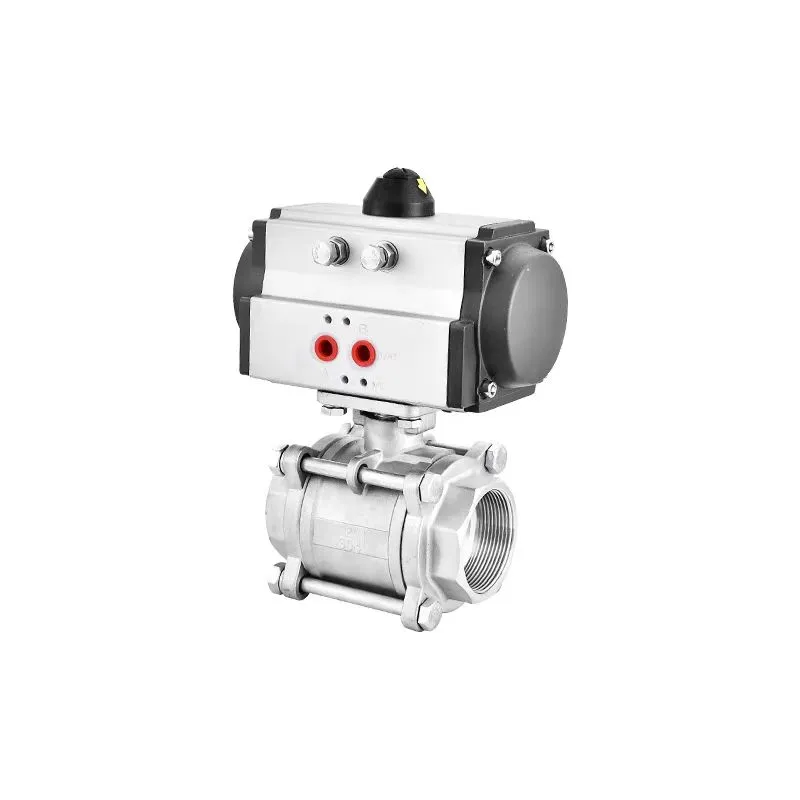

Pneumatický kulový ventil z nerezové oceli

V oblasti průmyslové automatizace a kontroly tekutin se stal pneumatický z nerezový kuličkový ventil vyrobený Shengshi Huagong ideální volbou pro mnoho složitých pracovních podmínek kvůli jeho efektivnímu a přesné kontrole a spolehlivé odolnosti proti korozi. Tento ventil kombinuje pneumatický ovladač s návíkavým ventilem z nerezové oceli, který si nejen zachovává vynikající výkon materiálů z nerezové oceli, ale také si uvědomí vzdálené automatické ovládání, což výrazně zlepšuje účinnost a bezpečnost řízení tekutin.

Odeslat dotaz

Popis výrobku

Tento pneumatický kulový ventil z nerezové oceli je složen hlavně z tělesa ventilu z nerezové oceli, koule, stonku ventilu, těsnicího kroužku, pneumatického ovladače a kontrolního příslušenství. Tělo ventilu, kulička a stonek ventilu jsou vyrobeny z nerezové oceli 304 nebo 316 a jsou přesné a zpracovávány, aby se zajistila vysoká pevnost a odolnost proti korozi; Těsnicí kroužek je vyroben z vysoce kvalitních materiálů, jako je polytetrafluorethylen (PTFE) a nitrilní guma (NBR) k dosažení účinného utěsnění; Pneumatický ovladač se skládá z válce, pístu, pružiny, pneumatického ovládacího prvku atd., A je poháněn stlačeným vzduchem, aby přesně ovládal otevření a uzavření ventilu.

Když stlačený vzduch vstoupí do válce pneumatického ovladače, píst generuje tah pod působením tlaku vzduchu, tlačí stonek ventilu, aby se otáčel, a potom řídí míč o otáčení. Když stlačený vzduch tlačí píst, aby otočil míč o 90 °, ventil se otevře a médium prochází hladce; Když se změní směr proudění stlačeného vzduchu, píst pohání stonek ventilu, aby se otočil o 90 ° v opačném směru pod působením pružiny resetované síly nebo tlaku reverzního vzduchu a ventil se zavře, aby odřízl průtok média. Kromě toho lze přiřadit příslušenství pro řízení, jako jsou solenoidové ventily a polohovače, ventil může být vzdáleně ovládán, průtok může být upraven a může být hladce spojen s systémem řízení automatizace.

Technické parametry

Kategorie parametrů	Specifické parametry
Model produktu	Q611F-16P, Q611F-25P, Q611F-40P atd. (Diferencované podle úrovně tlaku)
Nominální průměr	DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
Nominální tlak	1,6MPA, 2,5 MPA, 4,0 MPA
Použitelná teplota	-20 ℃～ 232 ℃ (přizpůsobitelné pro zvláštní pracovní podmínky)
Materiál těla ventilu	304 Nerezová ocel, 316 nerezová ocel, 316L z nerezové oceli
Kuličkový materiál	304 Nerezová ocel, 316 nerezová ocel, 316L z nerezové oceli
Materiál kmene	304 Nerezová ocel, 316 nerezová ocel, 316L z nerezové oceli
Těsnicí materiál	PTFE (polytetrafluorethylen), ppl (para-polyfenylen), NBR (nitrilní guma)
Metoda připojení	Spojení závitu v souladu s GB/T 7306.1-2000, GB/T 7306.2-2000 Standardy
Režim pohonu	Pneumatické (jednorázové, dvojitě působící válec)
Tlak zdroje vzduchu	0,4 ～ 0,7 MPa
Použitelná média	Voda, olej, plyn, kyselé a alkalické kapaliny atd. (Adaptované podle těsnicího materiálu a materiálu těla ventilu)
Režim provozu	Manuál (nouze v případě selhání válce), pneumatické dálkové ovládání
Úroveň úniku	ANSI B16.104 třída VI (nulový únik)
Rozhraní pohonu	Standard ISO 5211
Antikorrozní léčba	Léčba povrchu a léčba pasivace, pokovování niklu a chromování lze provádět na zvláštních potřebách
Životnost	Otevírání a uzavření doba za normálních pracovních podmínek ≥ 500 000krát

Scénáře aplikací

(I) Průmyslové pole

V chemickém průmyslu se používá pro kontrolu přepravy různých korozivních surovin a produktů, jako jsou roztoky kyselin a alkalií, organická rozpouštědla atd.; V ropném a plynárenském průmyslu se používá k přesnému úpravě a naléhavě přerušení přepravy a distribuce ropy a zemního plynu; V potravinářském, nápojovém a farmaceutickém průmyslu lze pneumatické kuličkové ventily z nerezové oceli, které splňují hygienické standardy, při zpracování surovin, plnění produktů a další vazby k zajištění bezpečnosti a hygieny výrobního procesu.

Ii) Pole ochrany proti energii a životnímu prostředí

V ohřejícím systému je průtok páry přesně upraven automatickým ovládáním; V čistírnách odpadních vod se používá k řízení přepravy a propouštění odpadních vod a kalu, aby se účinně zabránilo znečištění úniku; V novém energetickém poli, jako je fotovoltaická, vodíková energie a další výrobní procesy, jsou různá média spolehlivě kontrolována, aby byla zajištěna stabilní provoz výrobního procesu.
