Jak přesně regulovat průtok klapek?

Přesné ovládáníškrticí klapkatok vyžaduje komplexní zvážení více faktorů a cílená opatření. Za prvé, výběr klapek je zásadní. Vhodné specifikace a typy škrticích klapek by měly být vybrány na základě rozsahu průtoku, požadavků na tlak a charakteristik média skutečných provozních podmínek. Například v situacích, kdy je vyžadována vysoce přesná regulace a médiem je čistá kapalina, lze použít měkce utěsněné škrticí ventily, které mají dobrý těsnicí výkon a mohou snížit dopad vnitřního úniku na regulaci průtoku; Pokud médium obsahuje částice nečistot, je pevně utěsněnoškrticí klapkaje vhodnější, aby se zabránilo opotřebení těsnicí plochy a ovlivnění přesnosti nastavení.

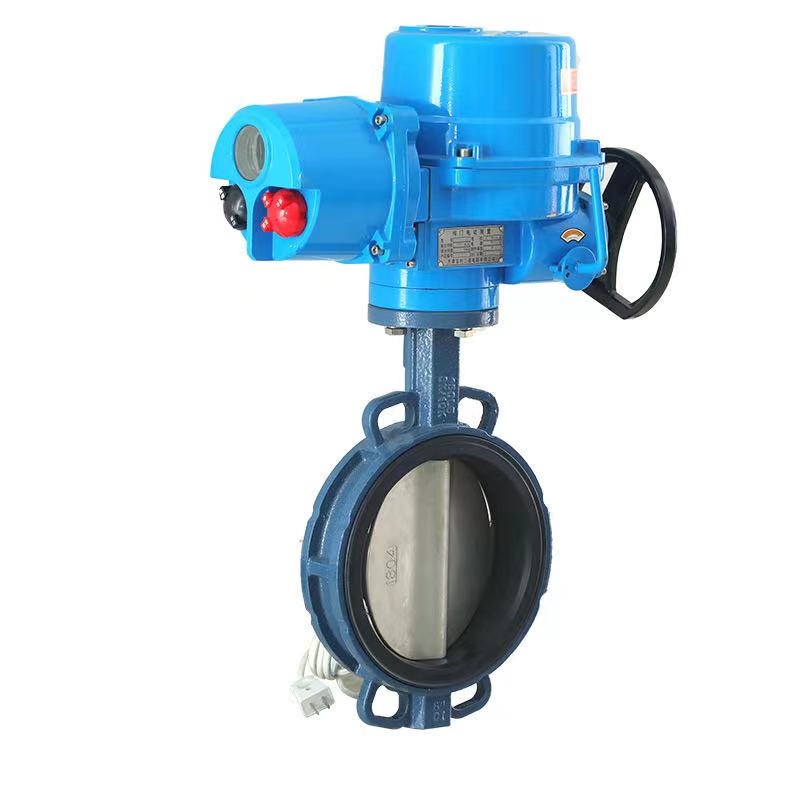

Za druhé, klíčovými kroky jsou výběr a odladění aktuátoru. Elektrické pohony se vyznačují vysokou rychlostí odezvy a vysokou přesností nastavení. Přesným nastavením jejich řídicích parametrů, jako je přesnost řídicího signálu otevírání a doba odezvy pohonu, lze dosáhnout přesné regulace otevírání klapky, a tím přesně upravovat průtok; Pneumatické pohony musí zajistit stabilní dodávku plynu a přesnou kontrolu tlaku. Nastavením pneumatického řídicího ventilu pro změnu tlaku vzduchu vstupujícího do pohonu lze přesně ovládat otevření škrticí klapky, aby bylo dosaženo přesné regulace průtoku.

Kromě toho nelze proces instalace ignorovat. Klapkové ventily by měly být instalovány na horizontálních potrubích a hřídel ventilu by měla být udržována ve vodorovné poloze, aby se zabránilo změnám stavu průtoku tekutiny způsobeným sklonem instalace, což může ovlivnit přesnost regulace průtoku; Současně je nutné zajistit, aby délka přímých úseků potrubí před a zaškrticí klapkasplňuje požadavky. Obecně platí, že délka přední přímé části potrubí není menší než 10násobek průměru potrubí a délka zadní přímé části potrubí není menší než 5násobek průměru potrubí, takže tekutina může vytvořit stabilní stav proudění před vstupem do škrticí klapky, snížit rušení vířivých proudů a turbulence při měření průtoku a poskytnout přesné základní údaje pro přesné řízení.

Kromě toho je ve vlastním provozním procesu nutné používat přístroje pro měření průtoku, jako jsou turbínové průtokoměry, elektromagnetické průtokoměry atd. pro sledování průtoku v reálném čase. Naměřené signály průtoku jsou přiváděny zpět do řídicího systému a řídicí systém automaticky upravuje otevření škrticí klapky na základě odchylky mezi nastavenou hodnotou průtoku a skutečnou naměřenou hodnotou, čímž vytváří regulaci s uzavřenou smyčkou a dosahuje přesné regulace průtoku; Přitom pravidelná údržba a údržba klapek, kontrola opotřebení těsnění, pružnosti hřídelí ventilů a včasná výměna poškozených součástí jsou důležitými opatřeními, které zajistí, že klapky budou vždy v dobrém provozním stavu a přesné řízení průtoku.
