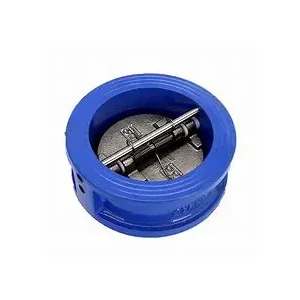

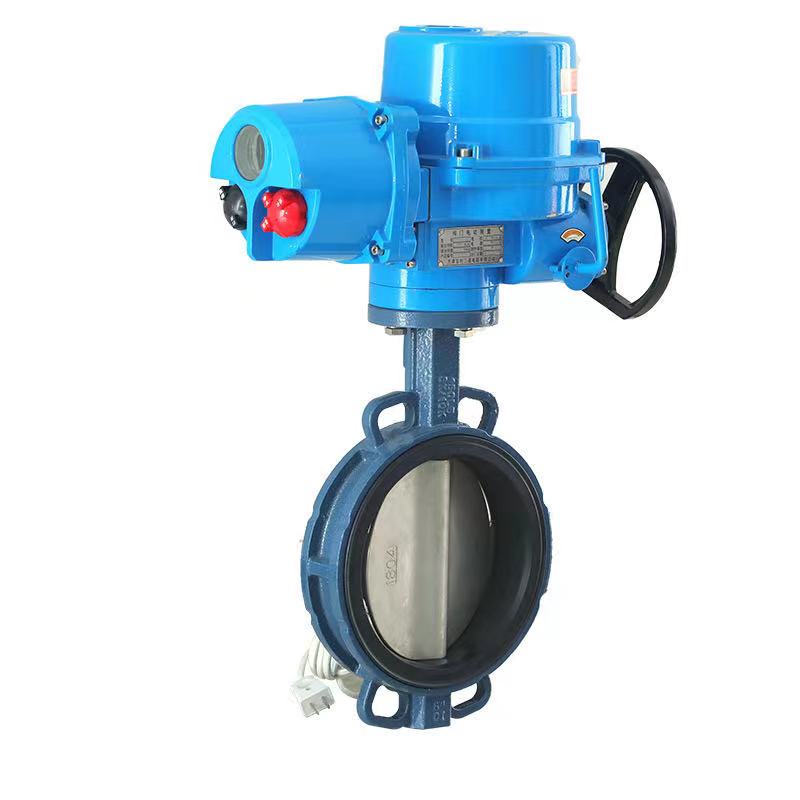

Kontrolní ventil litinového motýla

Připojení chůze litinové motýly s valovacím typem usnadňuje instalaci. Může být pevně sevřen mezi dvěma přírubami, ušetřit hodně instalačního prostoru a je velmi vhodný pro scénáře rozložení potrubí.

Struktura a pracovní princip

(I) Strukturální design

Kontrolní ventil litinové destičky se skládá hlavně z částí jádra, jako je tělo ventilu, ventilový disk, stonek ventilu, pružina (vybavená některými modely). Tělo ventilu je odlity v litině a poskytuje pevnou podporu a stabilní strukturální základ pro celý ventil. Disk ventil je klíčovou součástí pro dosažení funkce kontroly. Jeho tvar a strukturální design se liší podle různých pracovních podmínek. Mezi běžné formy patří jeden disk a dvojitý disk. Stonek ventilu se používá k připojení disku ventilu a vedení jeho pohybové trajektorie, aby se zajistilo, že se disk ventilu pohybuje přesně a hladce během otevírání a zavírání. Některé kontrolní ventily jsou vybaveny pružinami. Funkcí pružiny je pomáhat ventilovému disku k uzavření, zvýšit těsnění při zavírání a do jisté míry snížit výskyt vodního kladiva.

Ii) pracovní mechanismus

Když médium protéká v normálním směru, tlak generovaný médiem tlačí disk ventilu, aby překonal jeho vlastní gravitaci a možný pružinový odpor, takže se disk ventilu otáčí kolem stonku ventilu nebo hřídele špendlíku. V této době může médium procházet ventilem hladce a celý potrubní systém je v normálním stavu toku. Jakmile má médium tendenci proudit zpět, zpětný tlak generovaný zpětným tokem média a gravitace samotného ventilového disku způsobí, že se ventilový disk otáčí v opačném směru rychle a pevně zapadne do sedadla ventilu, čímž se odřízne refluxní kanál média, čímž zabrání zpětnému toku média a zajistí, aby se médium v ​​potrubním systému vždy udržoval jednorázový průtok.

Technické parametry
